# Trabajo 6 — Sistema de Balanceo de Carga entre Servidores Web
> **Asignatura:** Negocio Electrónico · Prof. Torres Arriaza
> **Grupo:** Antonio & Raúl
> **Tecnologías:** Nginx · Oracle VirtualBox · Ubuntu Server 22.04
---
## Descripción
Sistema de balanceo de carga que distribuye peticiones HTTP entre dos servidores web mediante **Nginx** como proxy inverso con algoritmo round-robin. El usuario accede a través del navegador y, al refrescar, el sistema le sirve alternativamente desde WebServer1 (Melilla) o WebServer2 (Málaga).
```
Usuario (navegador)
│
▼
LoadBalancer :80 (192.168.1.1)
┌─────────────────────────────┐
│ Nginx · round-robin │
└────────────┬────────────────┘
┌───────┴────────┐
▼ ▼
WebServer1 WebServer2
192.168.1.2 192.168.1.3
(Melilla) (Málaga)
```
---
## Arquitectura
| Máquina | IP interna | Rol |
|---|---|---|
| LoadBalancer | 192.168.1.1 | Proxy inverso Nginx + NAT hacia el host |
| WebServer1 | 192.168.1.2 | Servidor web Nginx — Melilla |
| WebServer2 | 192.168.1.3 | Servidor web Nginx — Málaga |
Todas las VMs corren **Ubuntu Server 22.04 LTS** sobre **Oracle VirtualBox** con red interna (`intnet`). El LoadBalancer tiene adicionalmente un adaptador NAT para hacer port-forwarding desde el host.
---
## Demostración

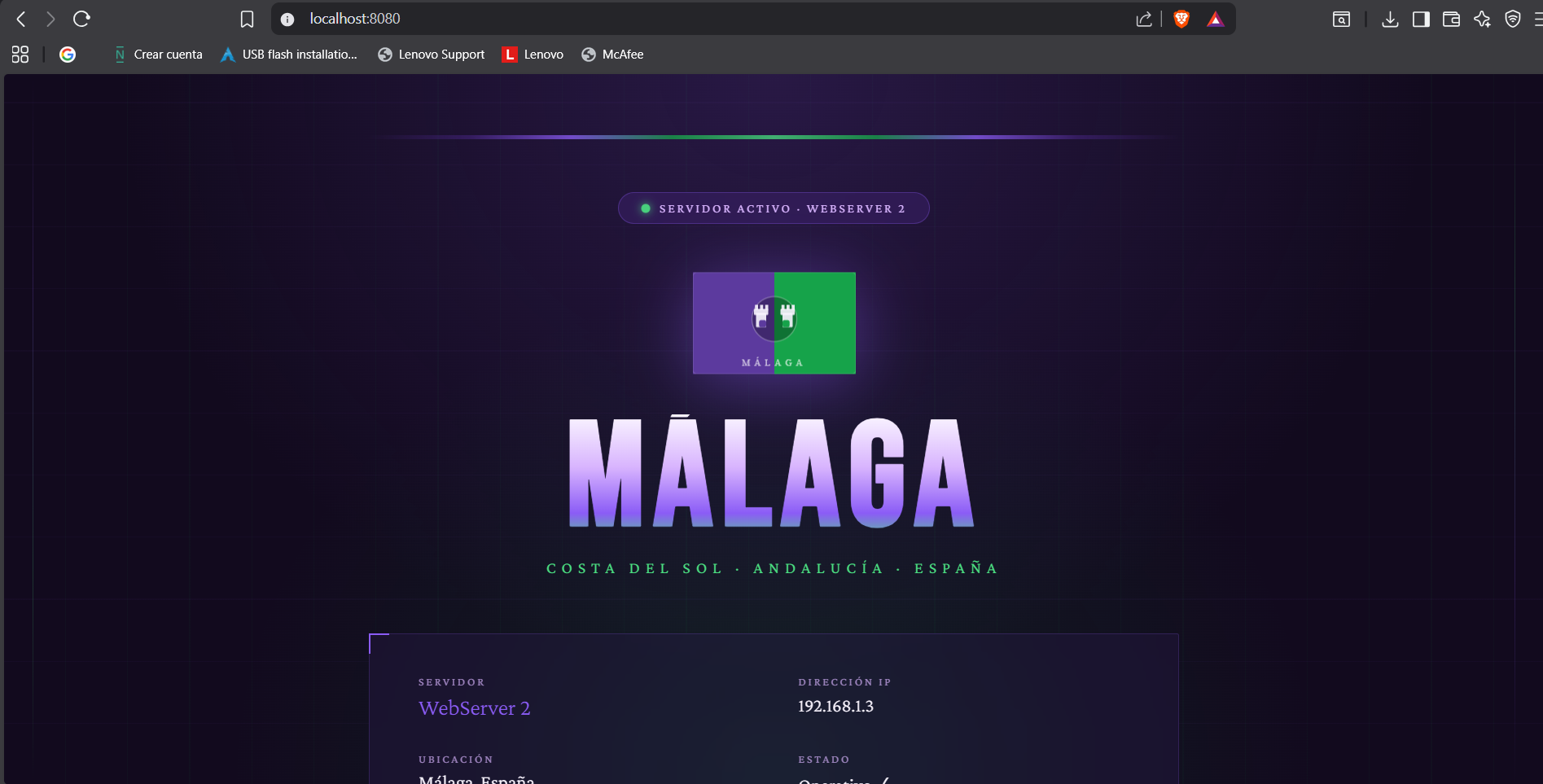

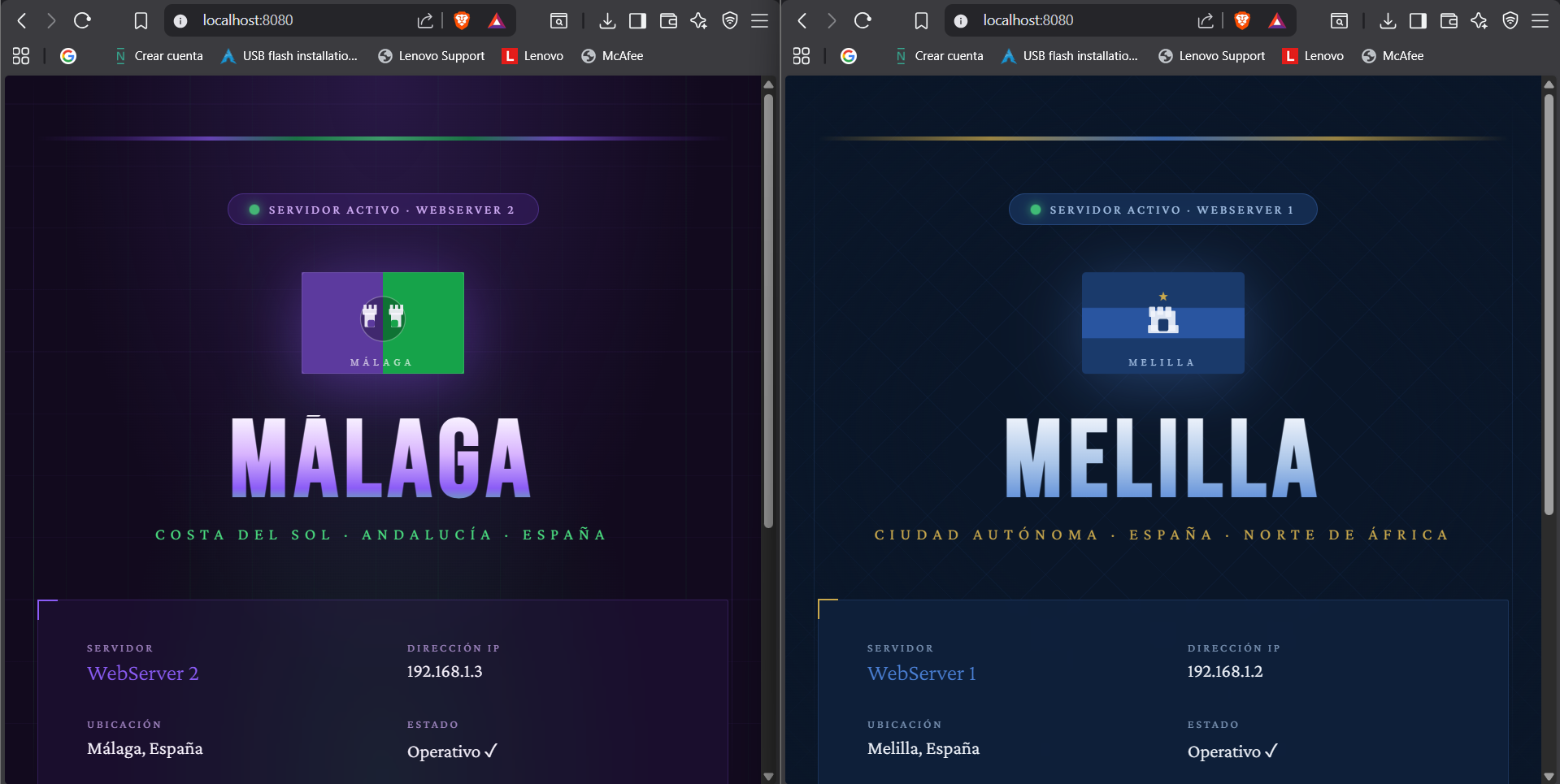

Al acceder a `http://localhost:8080` y refrescar, el balanceador alterna entre los dos servidores:
| WebServer1 — Melilla | WebServer2 — Málaga |
|---|---|
|  |  |
Comportamiento del balanceo observado en el navegador al refrescar:
---
## Configuración de la red

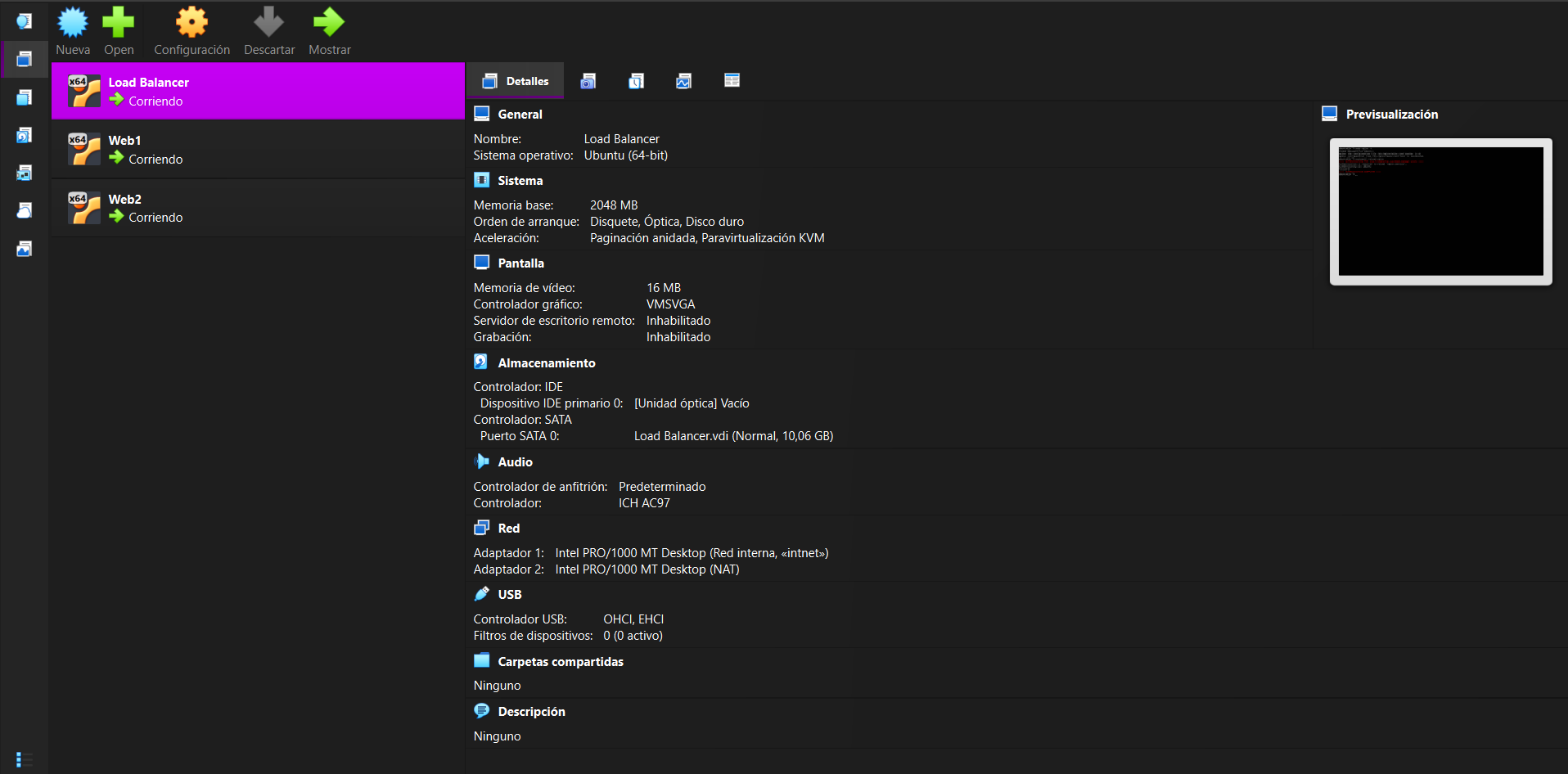

Las tres VMs se ven entre sí a través de la red interna de VirtualBox:

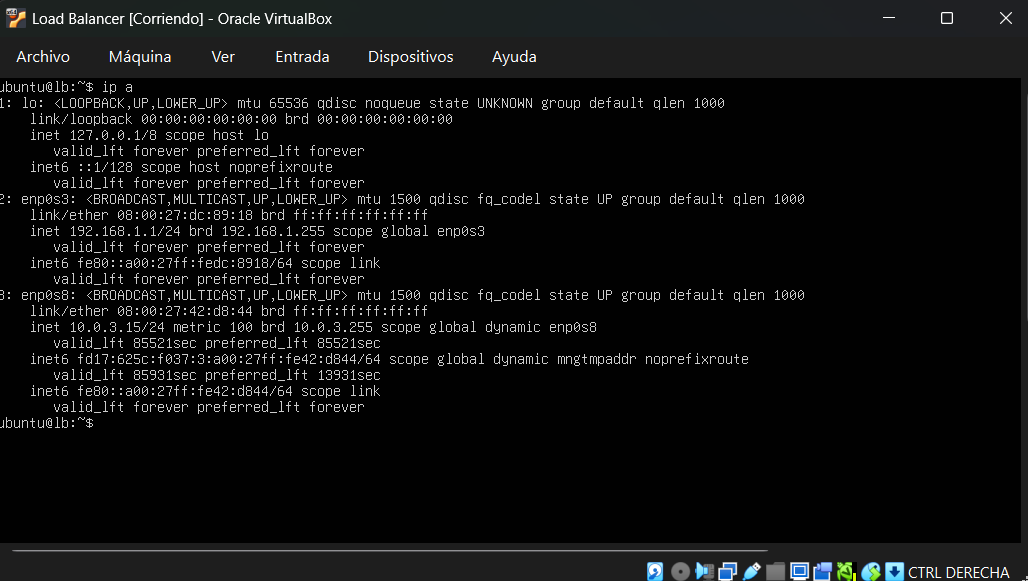

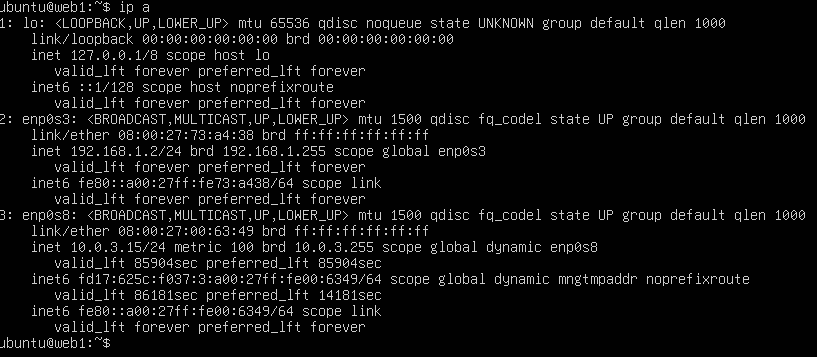

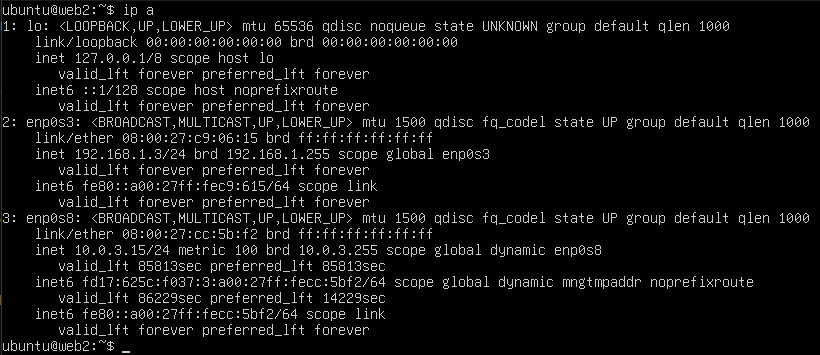

Salida de `ip a` en cada máquina confirmando las IPs asignadas:
| WebServer1 | WebServer2 | LoadBalancer |
|---|---|---|
|  |  |  |
---
## Configuración Nginx — LoadBalancer
Fichero `/etc/nginx/sites-available/loadbalancer`:
```nginx
upstream backend {
server 192.168.1.2; # WebServer1 - Melilla
server 192.168.1.3; # WebServer2 - Málaga
}
server {
listen 80;
location / {
proxy_pass http://backend;
}
}
```
Nginx utiliza **round-robin** por defecto: cada nueva petición se envía al siguiente servidor de la lista de forma cíclica.

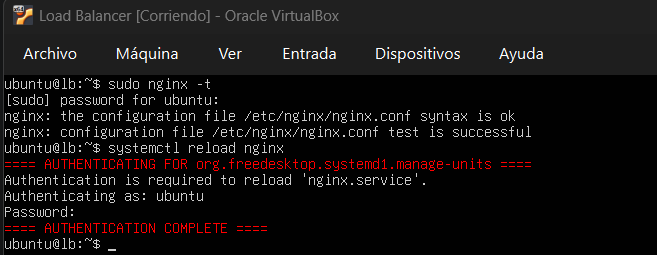

Verificación de sintaxis y recarga:
---
## Port-forwarding VirtualBox

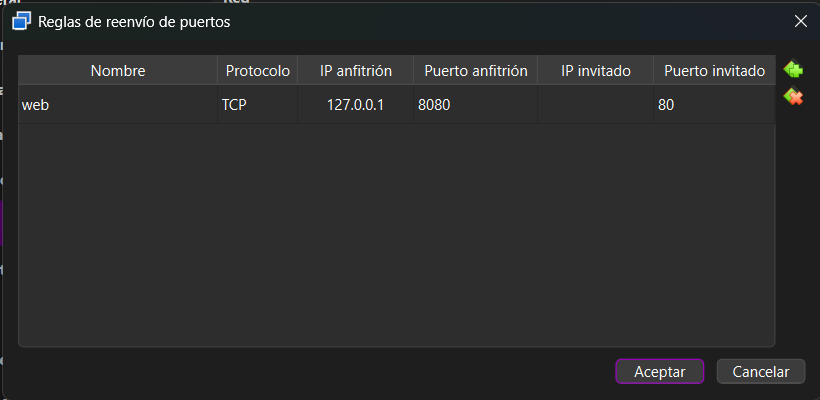

Para acceder desde el navegador del host se configuró la siguiente regla en el adaptador NAT del LoadBalancer:
| Nombre | Protocolo | IP host | Puerto host | Puerto invitado |
|---|---|---|---|---|
| web | TCP | 127.0.0.1 | 8080 | 80 |
---
## Páginas web de cada servidor
Cada servidor tiene una página HTML personalizada que identifica visualmente desde qué nodo se está sirviendo la petición.

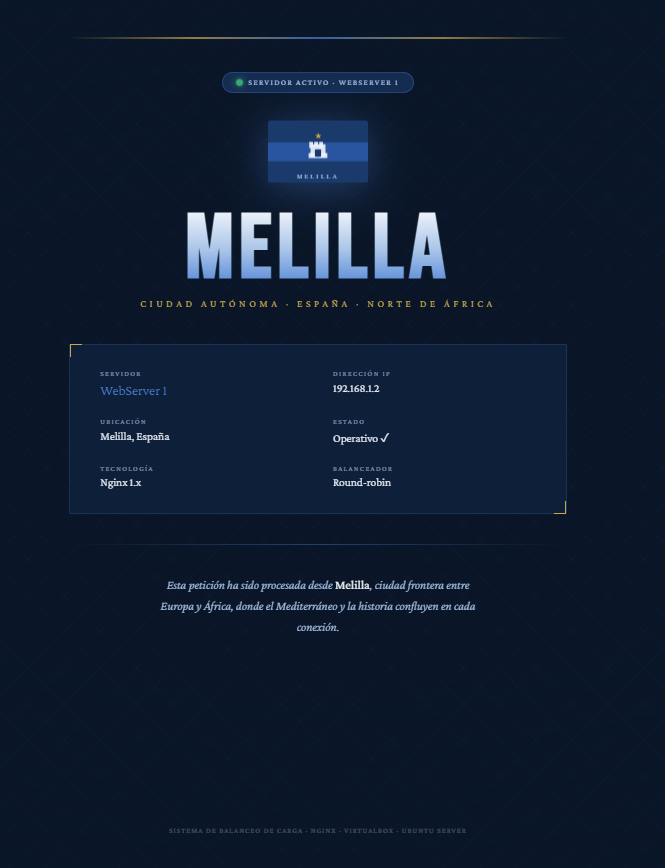

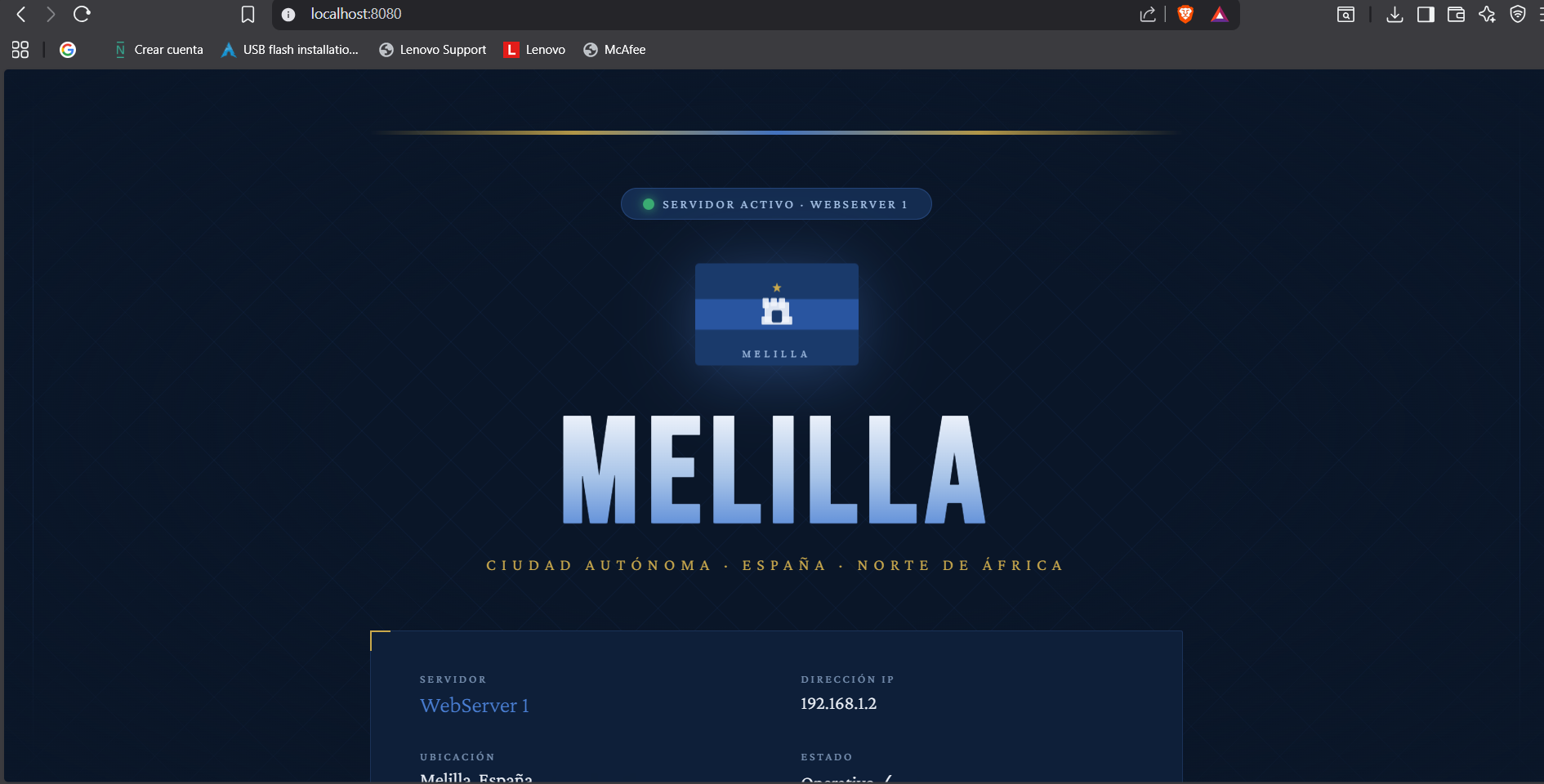

**WebServer1 — Melilla** (azul marino, bandera de Melilla):

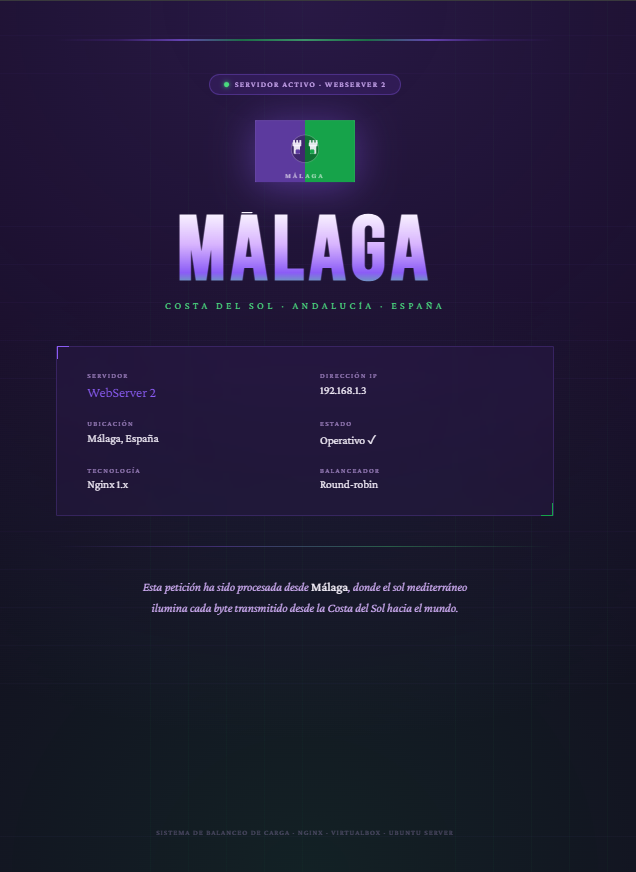

**WebServer2 — Málaga** (morado y verde, colores de Málaga):
---
## Diagrama de tareas
| Tarea | Responsable |
|---|---|
| Creación y configuración de las VMs en VirtualBox | Antonio |
| Configuración de red interna (netplan, IPs estáticas) | Antonio |
| Instalación y configuración de Nginx en WebServer1 | Antonio |
| Instalación y configuración de Nginx en WebServer2 | Raúl |
| Configuración del LoadBalancer (upstream + proxy_pass) | Raúl |
| Desarrollo de las páginas HTML personalizadas (Melilla / Málaga) | Raúl |
| Port-forwarding y verificación desde el navegador del host | Raúl |
| Documentación (README, capturas, mapa de trabajo) | Antonio & Raúl |
---
## Prompts usados con IA
> Herramienta utilizada: **Claude (Anthropic)** — claude.ai
| # | Prompt |
|---|---|
| 1 | `Dame una guia con tareas especificas paso por paso, algo así como un roadmap con checkpoints, para realizar la siguiente actividad: [enunciado Trabajo 6]` |
| 2 | `Dime como crear las maquinas virtuales ubuntu` |
| 3 | `Como duplico una maquina?` |
| 4 | `Que deberia salir al hacer ip a en cada maquina?` |
| 5 | `Explícame las fases 3 y 4 más detenidamente` |
| 6 | `No se me ha explicado que haya que instalar nginx en lb` |
| 7 | `No me deja ver nada del adaptador 2 (NAT)` |
| 8 | `Creame una página web html con personalidad para que se vea bonito. Melilla en azul marino y Málaga en morado y verde` |
| 9 | `Haz un README para entregar esta actividad` |
---
## Referencias
- Nginx — documentación oficial de proxy inverso y upstream: https://nginx.org/en/docs/http/ngx_http_upstream_module.html
- Ubuntu Server 22.04 LTS: https://ubuntu.com/download/server
- Oracle VirtualBox — manual de redes: https://www.virtualbox.org/manual/ch06.html
- Netplan — configuración de red en Ubuntu: https://netplan.io/reference
